Many of us in VietNam experience flooding. This is a very simple circuit that can give you warning when things are about to get too wet!

This simple water detector circuit uses alternative voltage in order to prevent the corrosion of the electrodes. It is easy to build and uses N1 as a trigger Schmitt gate which generate the AC. If between the electrodes is a electricity conductor, for example an aqueous solution, then because of the rectification action of D1 and D2, the C4 capacitor is charging.

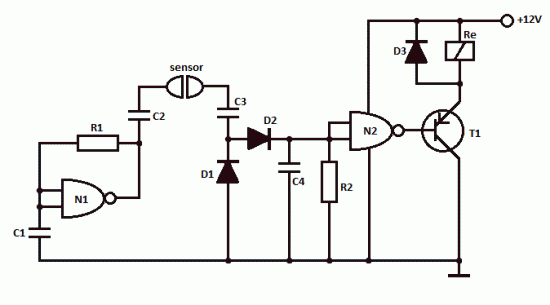

Figure 1: Simple water detector circuit schematic

When the capacitor voltage reaches switching threshold of the N2 trigger Schmitt, the relay will trigger and connect, for example a drain pump. The pump will be disconnected as soon as the electrodes won’t touch the liquid.
Water detector componentsR1 = 470KR2 = 10M … 22MC1 … C4 = 2.2nFN1, N2 = 1/2 4093D1 … D3 = 1N4148T1 = pnp transistor (BC557)

Detector Circuit nước đơn giản

Nhiều người trong chúng ta kinh nghiệm trong lũ lụt Việt Nam. Đây là một mạch rất đơn giản có thể cung cấp cho bạn cảnh báo khi mọi thứđể có được quá ẩm ướt!

Dò mạch nước đơn giản sử dụng điện áp thay thế để ngăn chặn sự ăn mòn của các điện cực. Nó rất dễ dàng để xây dựng và sử dụng N1 như một cổng kích hoạt Schmitt mà tạo ra AC. Nếu giữa các điện cực là một dây dẫn điện, cho một ví dụ dung dịch, sau đó vì hành động cải chínhD1 và D2, tụ C4 được sạc.

Khi điện áp tụ điện đạt đến ngưỡng chuyển đổi của các kích hoạt N2Schmitt, tiếp sức sẽ kích hoạt và kết nối, ví dụ như một máy bơm cống.Máy bơm sẽ bị ngắt kết nối ngay sau khi các điện cực sẽ không chạm vào chất lỏng.

Phát hiện các thành phần nước
R1 = 470K
R2 = 10M ... 22M
C1 ... C4 = 2.2nF
N1, N2 = 1/2 4093
D1 ... D3 = 1N4148
T1 = PnP bóng bán dẫn (BC557)
