Power Supply: Soft Start For Switching Power Supply -
Switching power supply whose output voltage is appreciably lower than its input voltage has an interesting property: the current drawn by it is smaller than its output current. However, the input power (UI) is, of course, greater than the output power.

There is another aspect that needs to be watched: when the input voltage at switch-on is too low, the regulator will tend to draw the full current. When the supply cannot cope with this, it fails or the fuse blows. It is, therefore, advisable to disable the regulator at switch-on (via the on/off input). until the relevant capacitor has been charged. When the regulator then starts to draw current, the charging current has already dropped to a level which does not overload the voltage source.

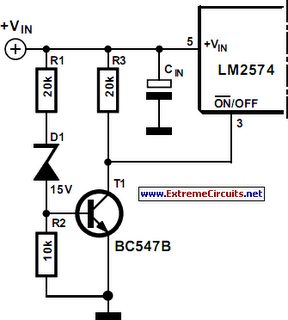

Figure 1: Soft Start Circuit For Switching Power Supply

The circuit in the diagram provides an output voltage of 5 V and is supplied by a 24 V source. The regulator need not be disabled until the capacitor is fully charged: when the potential across the capacitor has reached a level of half or more of the input voltage, all is well.

This is why the zener diode in the diagram is rated at 15 V. Many regulators produced by National Semiconductor have an integral on/off switch, and this is used in the present circuit.

The input is intended for TTL signals, and usually consists of a transistor whose base is accessible externally. This means that a higher switching voltage may be applied via a series resistor: the value of this in the present circuit is 22 kΩ. When the voltage across the capacitor reaches a level of about 17 V, transistor T1 comes on, whereupon the regulator is enabled.

Nguồn cung cấp: Bắt đầu Đối với cung cấp năng lượng chuyển mạchmềm
Cung cấp năng lượng chuyển đổi điện áp đầu ra là đáng thấp hơn so với điện áp đầu vào của nó có một đặc tính thú vị: hiện nay rút ra của nó là nhỏ hơn so với sản lượng hiện tại. Tuy nhiên, quyền lực đầu vào(UI), tất nhiên, lớn hơn so với sản lượng điện.

Có một khía cạnh khác cần phải được theo dõi: khi điện áp đầu vào lúc chuyển đổi trên là quá thấp, điều sẽ có xu hướng để rút ra những hiệnđầy đủ. Khi cung cấp không thể đối phó với điều này, nó không thành công hoặc thổi cầu chì. Đó là, do đó, khuyến khích để vô hiệu hóa cácđiều chỉnh chuyển đổi (thông qua on / off đầu vào). cho đến khi các tụ điện có liên quan đã bị buộc tội. Khi điều chỉnh sau đó bắt đầu vẽ hiện tại, hiện tại tính phí đã giảm xuống đến một mức độ không quá tải nguồn điện áp.

Mạch trong sơ đồ cung cấp một điện áp đầu ra của 5 V và được cung cấp bởi một nguồn V 24. Các điều không cần phải được vô hiệu hóacho đến khi tụ điện được sạc đầy khi có tiềm năng trên các tụ điện đã đạt đến một mức độ một nửa hoặc nhiều hơn nữa của điện áp đầu vào,tất cả là tốt.

Đây là lý do tại sao các diode zener trong biểu đồ được đánh giá ở 15V. điều chỉnh Nhiều sản xuất quốc gia bán dẫn có thể tách rời on / offchuyển đổi, và điều này được sử dụng trong các mạch hiện nay.

Đầu vào được dành cho các tín hiệu TTL, và thường bao gồm một bóng bán dẫn có cơ sở truy cập từ bên ngoài. Điều này có nghĩa là một điện áp chuyển mạch cao hơn có thể được áp dụng thông qua một loạtđiện trở: giá trị của điều này trong các mạch hiện nay là 22 kΩ. Khi điện áp trên tụ điện đạt đến một mức độ khoảng 17 V, transistor T1 đến, và rồi điều chỉnh được kích hoạt.
